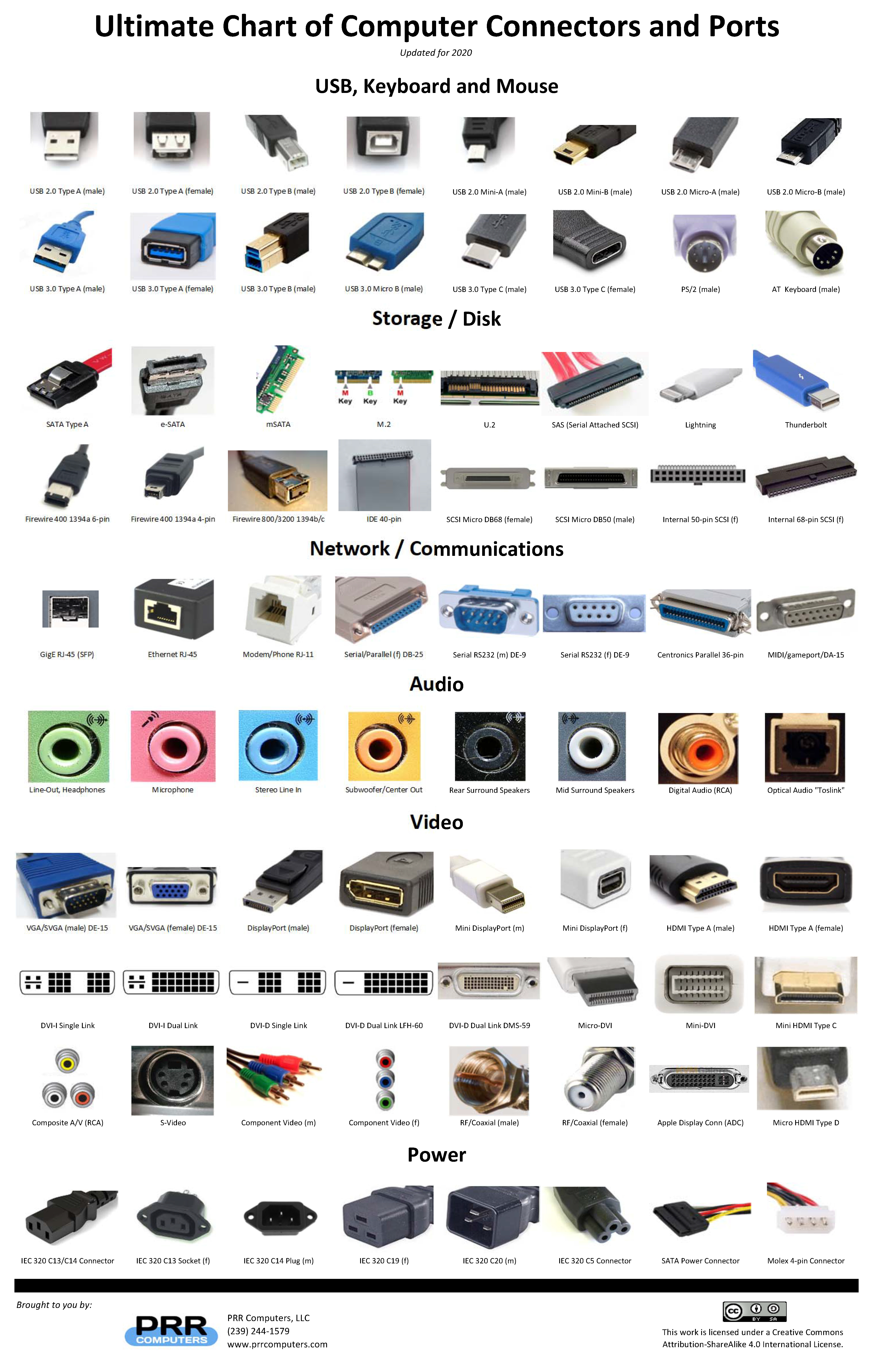

Les types de connecteurs
Les ports d'entrée/sortie externes (ou ports I/O) d'une carte mère permettent de connecter divers périphériques à l'ordinateur, comme des claviers, des souris, des écrans, ou encore des clés USB.
Ces ports sont situés sur le panneau I/O, qui se trouve à l'arrière du boîtier de l'ordinateur.
1. Ports USB (Universal Serial Bus)
USB 2.0: Vitesse de transfert jusqu’à 480 Mbps. Utilisé pour les périphériques de base comme claviers et souris.
USB 3.0/3.1: Jusqu’à 5 Gbps pour USB 3.0 et 10 Gbps pour USB 3.1. Utilisé pour les disques durs externes, clés USB, etc.
USB-C: Port réversible, utilisé pour les appareils modernes et les connexions rapides, souvent compatible avec le transfert de données et d'alimentation.
2. Ports HDMI (High-Definition Multimedia Interface)
Utilisé pour connecter des moniteurs ou des téléviseurs.
HDMI 1.4: Supporte le 4K à 30 Hz.
HDMI 2.0: Supporte le 4K à 60 Hz.
HDMI 2.1: Supporte des résolutions jusqu'à 8K.
3. Ports DisplayPort
Utilisé pour les moniteurs haute résolution.
DisplayPort 1.2: Supporte le 4K à 60 Hz.
DisplayPort 1.4: Supporte le 8K à 60 Hz.
4. Ports VGA (Video Graphics Array)
Connexion analogique pour moniteurs plus anciens.
Offre une qualité d'image inférieure aux connexions numériques comme HDMI ou DisplayPort.
5. Ports DVI (Digital Visual Interface)
Connexion vidéo numérique ou analogique.
DVI-D: Signal numérique uniquement.
DVI-I: Signal numérique et analogique.
6. Ports Ethernet (RJ-45)
Connexion réseau filaire.
Ethernet Gigabit: Jusqu’à 1 Gbps.
Ethernet 10 Gigabit: Utilisé dans les environnements professionnels à haute performance.
7. Ports Audio (Jack 3.5 mm)
Vert: Sortie audio (casque ou enceintes).
Rose: Entrée microphone.
Bleu: Entrée ligne.
Certains ports supportent l’audio numérique via S/PDIF (optique ou coaxial).
8. Ports PS/2
Connexion circulaire pour claviers et souris plus anciens. De moins en moins utilisé.
9. Ports Thunderbolt
Combine les fonctionnalités de l'USB-C avec des vitesses de transfert jusqu'à 40 Gbps.
Utilisé pour des périphériques haut débit comme des moniteurs et des disques externes.
10. Ports eSATA (External SATA)
Connexion externe pour disques durs SATA. Moins courant avec la montée en puissance des USB 3.0 et Thunderbolt.
