Les sockets
Le socket d'un CPU (ou processeur) est l'interface physique sur la carte mère qui permet de connecter le processeur.
C'est une sorte de socle ou d'emplacement spécifique où le CPU est inséré et fixé.
Chaque socket est conçu pour fonctionner avec un certain type de processeur, selon des critères tels que la taille, la disposition des broches (pins) et les besoins en alimentation.
Types de sockets
Il existe différents types de sockets, souvent spécifiques à des fabricants de processeurs comme Intel et AMD. Par exemple :
Intel: Utilise des sockets comme LGA (Land Grid Array), où les contacts du processeur touchent directement les broches du socket. Exemples : LGA 1200, LGA 1700.
AMD: Utilise souvent des sockets comme PGA (Pin Grid Array), où le processeur a des broches qui s'insèrent dans des trous du socket. Exemples : AM4, AM5.
Compatibilité
Tous les processeurs ne sont pas compatibles avec tous les sockets.
Chaque génération de CPU peut nécessiter un socket spécifique.
Par exemple, un processeur Intel Core de 10e génération nécessitera un socket LGA 1200, tandis qu'un processeur Ryzen de dernière génération utilisera un socket AM5 chez AMD.

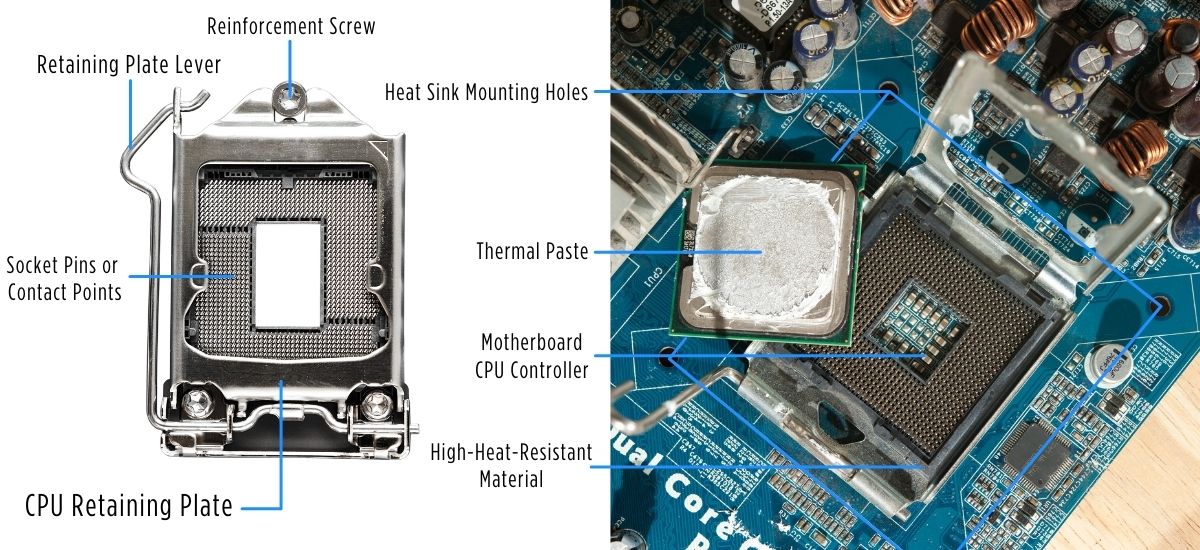

Fonctionnement
Le socket sert principalement à :
Maintenir le CPU solidement en place.
Assurer une bonne connexion électrique entre la carte mère et le processeur.
Faciliter le remplacement du CPU sans avoir à souder ou effectuer d'autres manipulations complexes.
Types de sockets courants

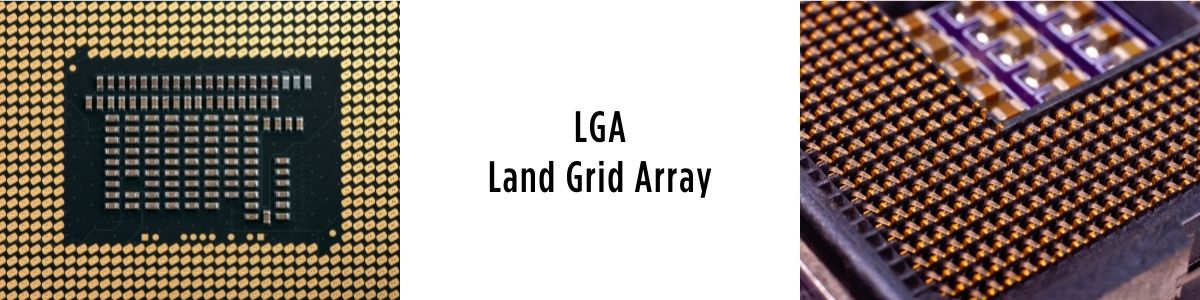

LGA (Land Grid Array): Utilisé par Intel, avec des broches sur le socket et des contacts plats sur le processeur.

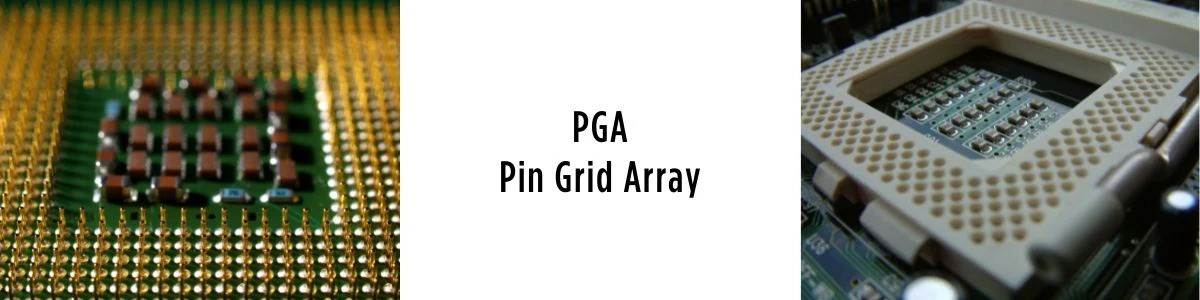

PGA (Pin Grid Array): Utilisé par AMD, avec des broches sur le processeur qui s’insèrent dans les trous du socket.

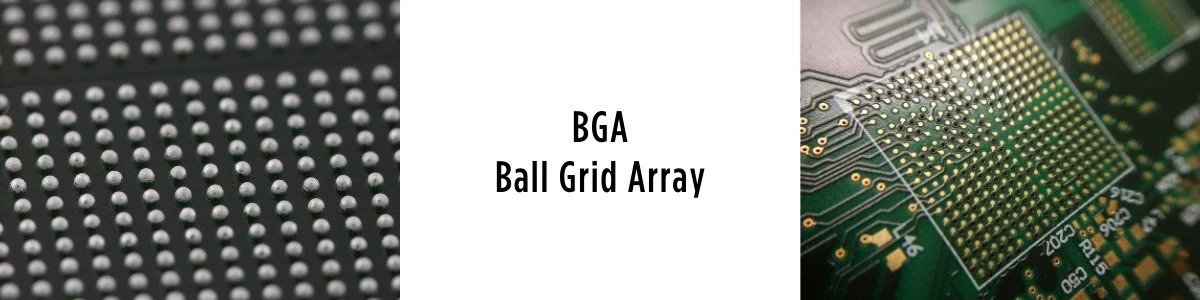

BGA (Ball Grid Array): Le CPU est soudé directement sur la carte mère, donc non remplaçable facilement. C'est courant dans les ordinateurs portables ou certains mini-PC.

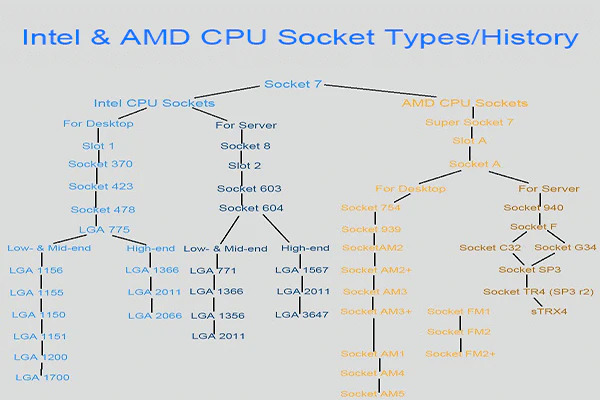

Exemples de sockets populaires
Intel LGA 1700: Utilisé pour les processeurs Intel de 12e et 13e générations.
AMD AM4: Utilisé par les processeurs Ryzen jusqu'à la 4e génération.
AMD AM5: Utilisé pour les nouvelles générations de processeurs Ryzen (ex : Ryzen 7000).
Pourquoi le socket est important
Lorsque tu choisis un processeur, il faut t'assurer qu'il est compatible avec la carte mère en fonction du socket.
Si le socket de la carte mère ne correspond pas au processeur, tu ne pourras pas les assembler ensemble.
Conclusion
En résumé, le socket est une composante essentielle de la carte mère, qui permet l'installation et la connexion du CPU.
Il faut bien choisir son processeur et sa carte mère pour qu'ils soient compatibles en termes de socket.
