Disque dur mécanique (HDD)

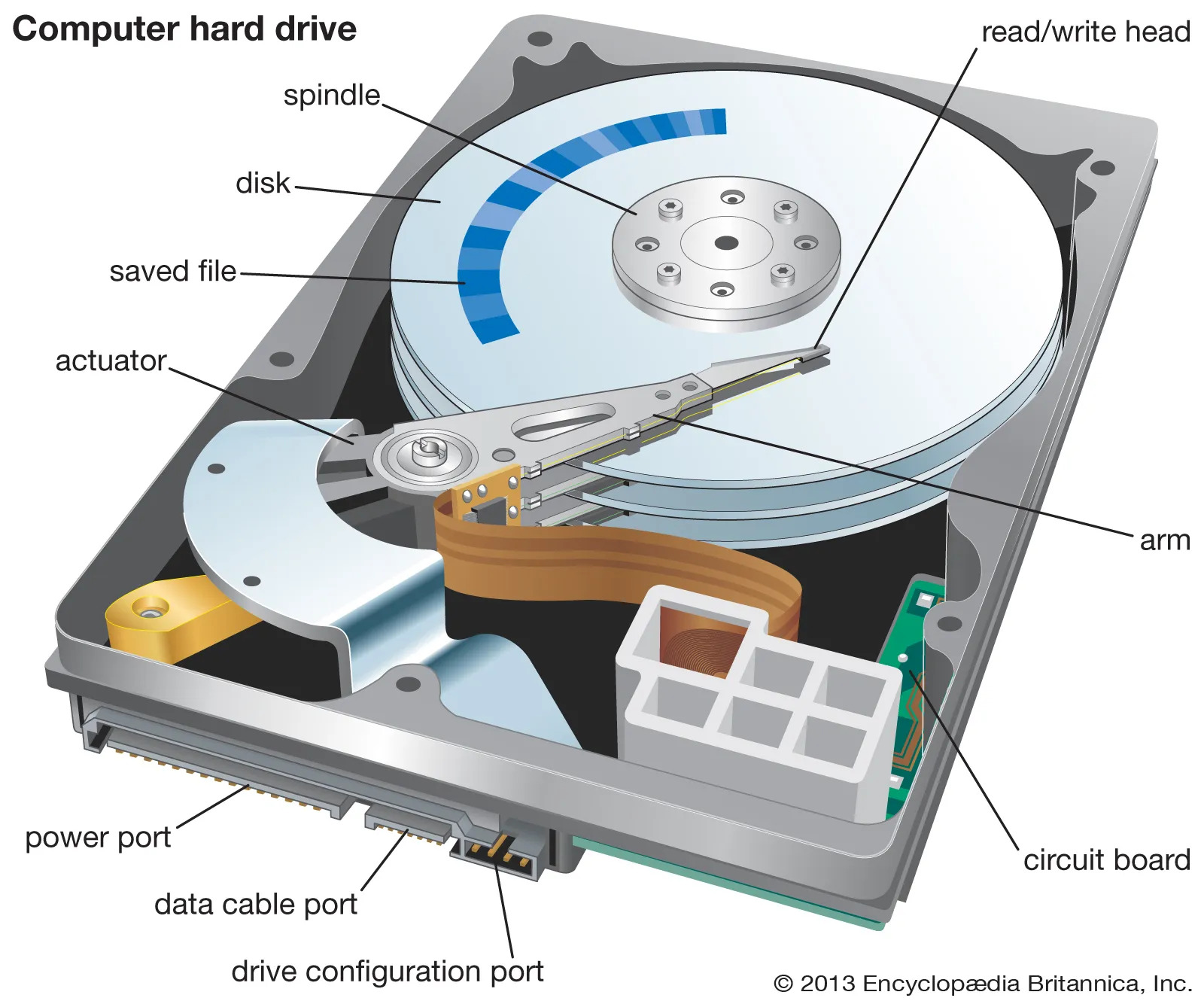

1. Structure d'un disque dur mécanique

• Plateaux: Les disques durs contiennent un ou plusieurs plateaux, qui sont des disques circulaires en métal ou en verre, recouverts d'un matériau magnétique. Les données sont stockées sur la surface de ces plateaux.

• Têtes de lecture/écriture: Chaque plateau a une tête de lecture/écriture située à l'extrémité d'un bras d'accès. Ces têtes sont responsables de la lecture et de l'écriture des données sur les plateaux.

• Bras d'accès (actuator arm): Le bras d'accès déplace les têtes de lecture/écriture sur la surface des plateaux pour accéder aux différentes zones où les données sont stockées.

• Moteur de rotation: Ce moteur fait tourner les plateaux à grande vitesse (généralement entre 5400 et 7200 tours par minute, mais parfois plus dans des disques performants).

• Contrôleur de disque: Le contrôleur est une carte électronique qui gère les opérations de lecture et d'écriture, ainsi que la communication avec le reste de l'ordinateur via des interfaces comme SATA ou IDE.

2. Fonctionnement d'un disque dur mécanique

• Écriture des données:

  1. Lorsque l'ordinateur envoie une commande pour écrire des données sur le disque dur, le contrôleur de disque détermine où les données doivent être stockées.

  2. Le bras d'accès positionne la tête de lecture/écriture au-dessus de la piste correcte sur le plateau.

  3. La tête de lecture/écriture modifie l'orientation magnétique des particules sur le plateau pour représenter des bits (0 ou 1).

  4. Les données sont organisées en secteurs et pistes. Un secteur est la plus petite unité de stockage sur un disque dur.

• Lecture des données:

  1. Lorsqu'une commande de lecture est envoyée, le contrôleur de disque identifie l'emplacement des données sur les plateaux.

  2. Le bras d'accès déplace la tête de lecture/écriture vers la bonne piste.

  3. La tête de lecture détecte l'orientation magnétique des particules sur le plateau et la convertit en un signal électrique.

  4. Ce signal est ensuite interprété par le contrôleur pour reconstruire les données sous forme de bits (0 et 1) et les envoyer à l'ordinateur.

3. Organisation des données

• Pistes et secteurs: Les plateaux sont divisés en cercles concentriques appelés pistes. Chaque piste est ensuite divisée en segments plus petits appelés secteurs. Chaque secteur contient une quantité fixe de données (souvent 512 octets ou 4 Ko).

• Clusters: Plusieurs secteurs peuvent être regroupés en clusters, qui sont les plus petites unités de stockage accessibles par le système d'exploitation.

4. Temps d'accès et performance

• Temps de latence: C'est le temps nécessaire pour que le plateau tourne sous la tête de lecture/écriture pour atteindre la position correcte. Il dépend de la vitesse de rotation du plateau.

• Temps de recherche (seek time): C'est le temps nécessaire pour que le bras d'accès déplace la tête de lecture/écriture vers la piste correcte.

• Débit: Le débit, ou taux de transfert, est la vitesse à laquelle les données peuvent être lues ou écrites sur le disque dur. Il dépend de la vitesse de rotation, de la densité des données sur les plateaux, et de l'efficacité du contrôleur.

5. Avantages et inconvénients des disques durs mécaniques

• Avantages:

  • Capacité: Les disques durs mécaniques offrent de grandes capacités de stockage à un coût relativement faible par gigaoctet.

  • Durabilité des données: Les données peuvent être conservées pendant de nombreuses années sans dégradation.

  • Fiabilité: Les disques durs mécaniques sont bien adaptés pour les sauvegardes à long terme et les archives.

• Inconvénients:

  • Vitesse: Les disques durs mécaniques sont plus lents que les disques SSD (Solid State Drives) pour les opérations de lecture/écriture.

  • Fragilité: Les composants mécaniques sont sensibles aux chocs et aux vibrations, ce qui peut entraîner des pannes.

  • Bruit et consommation d'énergie: Les disques durs mécaniques produisent plus de bruit et consomment plus d'énergie que les SSD.

6. Conclusion

Les disques durs mécaniques sont des dispositifs de stockage fiables et abordables, bien qu'ils soient plus lents que les SSD. Leur fonctionnement repose sur des composants mécaniques précis qui lisent et écrivent des données sur des plateaux magnétiques.

Malgré l'essor des SSD, les disques durs mécaniques restent largement utilisés pour les applications nécessitant une grande capacité de stockage à moindre coût.
