Bus
Un bus sur une carte mère est un ensemble de fils ou de traces électriques qui permettent la communication entre les différents composants de l'ordinateur.
C'est un peu comme une autoroute sur laquelle circulent les données et les signaux entre les différents éléments de l'ordinateur, comme le processeur, la mémoire, les périphériques de stockage, et les cartes d'extension.
Qu'est-ce qu'un bus ?

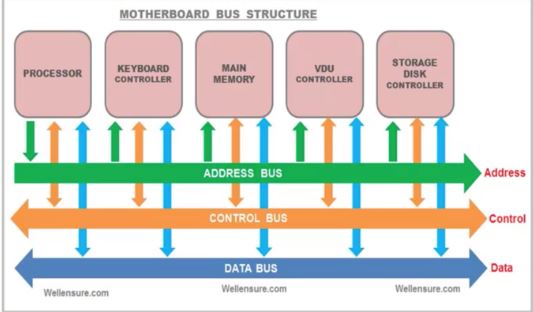

Un bus est un système de communication qui transporte des données, des adresses de mémoire, et des signaux de contrôle. Il relie les différentes parties de l'ordinateur pour leur permettre de s'échanger des informations.
Données: Les informations réelles qui sont transmises entre les composants (par exemple, les instructions que le processeur doit exécuter ou les données à lire depuis la mémoire).
Adresses: Les emplacements spécifiques en mémoire ou dans les périphériques où les données doivent être lues ou écrites.
Signaux de contrôle: Des instructions qui gèrent et coordonnent les opérations (comme lire ou écrire des données).
Les différents types de bus
Il existe plusieurs types de bus sur une carte mère, chacun ayant un rôle spécifique :
Bus de données
Fonction: Transporte les données entre les composants. Par exemple, lorsqu'une donnée est lue de la mémoire pour être utilisée par le processeur, elle passe par le bus de données.
Largeur: Il est généralement mesuré en bits (par exemple, 32 bits ou 64 bits). Plus le bus est large, plus il peut transporter de données simultanément.
Bus d'adresses
Fonction: Transporte les adresses de mémoire qui indiquent où les données doivent être lues ou écrites. Le processeur utilise le bus d'adresses pour sélectionner l'emplacement mémoire où il souhaite accéder.
Largeur: Détermine combien de mémoire le système peut adresser. Par exemple, un bus d'adresses de 32 bits peut adresser jusqu'à 4 Go de mémoire.
Bus de contrôle
Fonction: Transporte les signaux de commande entre les composants pour gérer leurs opérations. Il inclut des signaux comme "lecture", "écriture", "accès mémoire", etc.
Importance: Sans le bus de contrôle, les autres bus ne sauraient pas quand ou comment fonctionner.
Exemples de bus spécifiques sur une carte mère

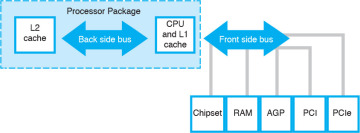

Bus système (FSB - Front-Side Bus)
Fonction: Connecte le processeur à la mémoire vive (RAM) et à d'autres composants importants. Le FSB a été largement utilisé dans les anciennes architectures d'ordinateurs, mais il a été remplacé par des bus plus modernes comme le QPI (QuickPath Interconnect) ou l'HyperTransport.
Importance: Un FSB rapide permet des échanges plus rapides entre le processeur et la RAM, améliorant ainsi les performances globales de l'ordinateur.
Bus PCI (Peripheral Component Interconnect)
Fonction: Permet de connecter des cartes d'extension comme les cartes graphiques, les cartes son, ou les cartes réseau à la carte mère.
Versions: Il existe différentes versions, comme PCI, PCI-X, et PCIe (PCI Express). PCIe est le plus moderne et le plus rapide, avec des lignes de données pouvant être utilisées en parallèle pour augmenter la bande passante.
Bus USB (Universal Serial Bus)
Fonction: Utilisé pour connecter des périphériques externes comme des claviers, des souris, des clés USB, des imprimantes, etc. à la carte mère.
Versions: Les versions plus récentes comme USB 3.0 ou USB 3.1 offrent des vitesses de transfert de données bien supérieures aux versions antérieures.
Comment un bus fonctionne-t-il ?
Le fonctionnement d'un bus peut être simplifié en trois étapes principales :
Adresse: Lorsque le processeur veut accéder à une donnée, il envoie l'adresse de cette donnée via le bus d'adresses. Par exemple, s'il veut lire une donnée stockée en mémoire, il spécifie l'adresse de cette donnée.
Contrôle: Ensuite, un signal de contrôle est envoyé via le bus de contrôle pour indiquer s'il s'agit d'une opération de lecture ou d'écriture, ou pour dire au composant de répondre à la demande.
Données: Enfin, les données sont transférées via le bus de données. Par exemple, si le processeur lit une donnée depuis la mémoire, cette donnée sera envoyée au processeur via le bus de données.
Vitesse et Bande Passante
Vitesse: La vitesse du bus, souvent mesurée en MHz, indique à quelle vitesse les données peuvent être transférées sur le bus.
Bande passante: Elle mesure la quantité de données qui peut être transférée par unité de temps, souvent en gigaoctets par seconde (Go/s). Un bus plus large (en bits) ou plus rapide (en MHz) aura une plus grande bande passante, permettant plus de données de circuler simultanément.
Pourquoi les bus sont-ils importants ?
Les bus sont cruciaux car, ils déterminent la rapidité avec laquelle les données peuvent circuler dans l'ordinateur. Un bus rapide et efficace permet au processeur de travailler plus rapidement, à la mémoire de répondre plus vite, et aux périphériques de fonctionner de manière fluide. Les performances globales de l'ordinateur dépendent en grande partie de l'efficacité des bus qui connectent ses différents composants.
En résumé, un bus sur une carte mère est une infrastructure de communication qui relie les composants de l'ordinateur et permet le transfert de données, d'adresses et de signaux de contrôle. Il est essentiel pour le bon fonctionnement et la performance de l'ensemble du système.
